Tem consigo algum esquema de equipamento que deseja partilhar? Aquele esquema que inventou, do microfone que possui ou de algum rádio antigo? Esta secção destina-se a divulgar isso mesmo.
Sabemos como por vezes é difícil consertar o nosso rádio velhinho pois não existe no mercado o esquema do mesmo. Por vezes os técnicos lá conseguem consertar à base de tentativa e erro. Existem inúmeras possibilidades que podem ser partilhadas e como exemplo vamos dar 3 delas. Um monitor de escuta, um adaptador de entrada “alto nível” e um atenuador de potência de saída ( estes esquemas foram retirados do livro “Banda do Cidadão – manual prático” de Jean Leclercq, edição Litexa de 1983).
Monitor de escuta
Este pequeno acessório é pouco caro porque pode ser fabricado por qualquer pessoa. É sobretudo útil para controlar a qualidade da sua própria emissão, sem ter que arranjar um receptor multi-bandas.
A bobina deverá ter entre 40 e 60 espiras de fio fino de cobre esmaltado e enrolado em torno dum suporte de 1 cm de diâmetro, o díodo é do tipo IN 34; o valor do condensador é de 470 pF; a antena será um pequeno fio de 35 cm de comprimento (1/32 de onda). Falta somente ligar um auscultador de escuta e colocar a caixa na proximidade do emissor (não há nada a ligar). No momento em que passarem a emitir, irão ouvir a vossa própria voz.
Adaptador de entrada “alto nível”
Esta pequena montagem permite fazer “entrar” no emissor uma outra fonte além do micro, por exemplo, um gravador de cassete ou a saída duma mesa de mistura.

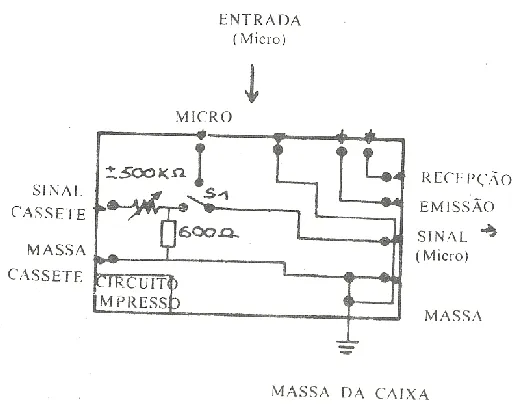

O potenciómetro variável permite regular o nível de entrada da cassete para que este não “sature” (marcado 500 K). Para o ajustar, basta controlar o som graças ao monitor de escuta descrito anteriormente. Colocar-se-á o conjunto dos elementos sobre uma pequena placa (impressa ou cablada com fios) encerrada numa caixa metálica.
O interruptor SI permite seleccionar a fonte (micro normal ou cassete). Para passar à emissão, utilizar-se-á ainda o “pedal” do micro. Mesmo que SI esteja em posição “cassete” deixem sempre o microfone ligado.
Este acessório é sobretudo útil quando um correspondente vos pede um conselho sobre a qualidade da sua voz.
Melhor que dar-lhe uma opinião subjectiva, gravem-no à custa do micro e emitam para ele a gravação obtida desta maneira.
Atenuador de potência
A CB provoca perturbações de todas as espécies, mas as pessoas que mais sofrem com elas são os telespectadores e os amadores de cadeias HI-FI. Um cibista ao emitir com uma potência de 5 watts pode provocar muito mais perturbações do que outro utilizando 500 miliwatts. É a razão porque não é desprovido de interesse um atenuador de potência. São vendidos alguns modelos no comércio e recomenda-se a sua utilização durante as horas de televisão.
Para aqueles que não são adversos às pequenas montagens electrónicas, apresenta-se o plano dum atenuador realizado pela A.R.C.B. ( Association Cibiste Belge). Esta montagem permite baixar a potência do emissor de 5watts a 500 miliwatts e seguidamente de 500 a 50 miliwatts, à custa dum potenciómetro. Desta forma, se duas estações estão muito próximas uma da outra, torna-se possível emitir com uma potência mínima e inofensiva.
O inversor duplo (A) põe o aparelho em funcionamento. Seguidamente, a única passagem possível para o sinal proveniente do TX é a cadeia de resistências colocada entre a terra (B) e o potenciómetro variável de 470 ohms e a antena. É muito importante que este circuito esteja encerrado numa caixa metálica que conduzirá a massa de entrada à saída. Se a montagem for bem feita, este atenuador não modifica de todo o valor de T.O.S.
Por agora é o que temos como exemplos de engenhocas. Precisamos que nos mande a sua ou alguma que conheça e ache que deva ser publicada. A sua participação é fundamental. Não fique à espera que outros enviem por si.
Pode e deve enviar a sua participação para o nosso email info@lusitaniacb.com.
